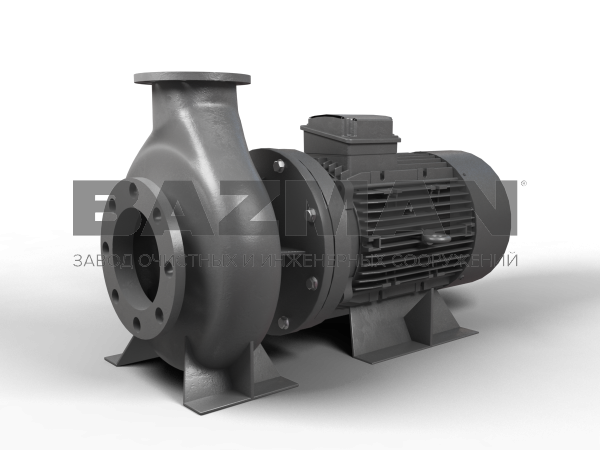

Консольные и консольно-моноблочные насосы «ГУДДИ NISO/NIS/NISF»
Назначение
Консольные и консольно-моноблочные насосы «ГУДДИ NISO/NIS/NISF»
Насосы серий «ГУДДИ NISO/NIS/NIS» – это консольные/консольно-моноблочные одноступенчатые насосы с горизонтальным расположением вала. Проточная часть разработана с применением переводных технологий гидродинамического моделирования (CFD) и прочностного анализа методом конечных элементов.
- Диапазон подач: 3 м3/ч ~ 1200 м3/ч;
- Напор: 4 м ~ 160 м;
- Мощность: 0,37 ~ 200 кВт;
- Температура перекачиваемой среды: -15°С ~ +110°С;
- Максимальное рабочее давление: 16 бар;
- Максимальное давление на входе: 6 бар.
- Водоснабжение и водоподготовка;
- Системы кондиционирования;
- Системы охлаждения и циркуляции;
- Противопожарные системы;
- Ирригационные системы;
- Технологические системы.
Конструкция
Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы.
Электродвигатель
Электродвигатель асинхронный соответствует стандартам IEC, монтажного исполнения B3 «ГУДДИ NISO» B35 «ГУДДИ NIS/NISF» Класс энергоэффективности: IE2 (по запросу IE3);
- Степень защиты: IP55;
- Класс изоляции: F;
- Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.
Условия эксплуатации
Служат для подачи в стационарных условиях чистой или слегка мутной воды pH=6..9, и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащие твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1 %, не агрессивных к материалу проточной части насоса – чугуну.
- Температура перекачиваемой среды: от -15ºС до 110ºС (более высокие температуры по запросу);
- Рабочее давление: 1,6 МПа (16 бар).
